产品总览：
HF48-H 系列是集太阳能储能&市电充电储能、交流正弦波输出于一体的新型混合太阳能储能逆变控制一体机，采用 DSP 控制，通过先进的控制算法，具有高响应速度、高可靠性和高工业化标准等特点。具有仅太阳能、市电优先、太阳能优先和市电&太阳能四种充电模式可选；逆变和市电两种输出方式可选，满足不同的应用需求。太阳能充电模块采用最新优化的 MPPT 追踪技术，在任何环境下均能快速追踪到光伏阵列最大功率点，实时获取太阳能电池板的最大能量，并且 MPPT 电压范围宽。
AC-DC 充电模块采用先进的控制算法实现全数字化的电压电流双闭环控制，控制精度高，体积小。交流电压输入范围宽，输入/输出保护功能齐全，稳定可靠的实现对蓄电池充电和保护。
DC-AC 逆变模块基于全数字智能化设计，采用先进的SPWM 技术，输出纯正弦波，将直流电转换成交流电，适用于家用电器、电动工具、工业设备、电子影音等交流负载。 产品采用段式液晶屏显示设计，实时显示系统的运行数据及运行状态。全面的电子保护功能，保证整个系统更安全、更稳定。

特点：

1. 采用全数字化电压电流双闭环控制，先进的 SPWM 技术，输出纯正弦波。

2. 拥有市电旁路、逆变输出两种输出方式，具备不间断供电功能。

3. 拥有 4 种充电模式可选：仅太阳能、市电优先、太阳能优先、混合充电。

4. 先进的 MPPT 技术，效率高达 99.9%。

5. 宽 MPPT 电压范围。

6. 无市电、电池，太阳能具有单独带载功能。

7. 具有太阳能及交流市电激活锂电池功能， ⽀持铅酸电池、 锂电池接⼊。

8. LCD 液晶屏设计、3 个 LED 指示灯，动态显示系统数据及运行状态。

9. ON/OFF 船型开关控制交流输出。

10. 具有省电模式功能，降低空载损耗。

11. 采用智能可调速风扇，高效散热，延长系统寿命。

12. 拥有多项保护功能，360°全方位防护。

13. 具有完备的短路保护，过欠压保护，过载保护，反灌保护等。

基本系统介绍：

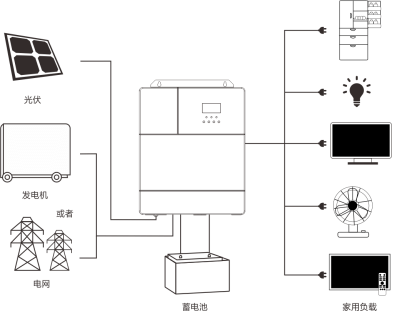

下图显示了本产品的系统应用场景，一个完整的系统包含以下几部分：

1.光伏组件：将光能转换成直流电能，通过一体机给电池充电，或直接逆变成交流电给负载供电。

2.市电或者发电机：在 AC 输入端接入，可以给负载供电，同时可以给蓄电池充电。如果不接市电或者发电机，系统也可以正常运行，此时负载供电由电池和光伏组件提供。

3.蓄电池：蓄电池的作用是在太阳能能量不足、没有市电时，保证系统负载的正常用电。

4.家用负载：可接入各种家用、办公用负载，包括冰箱、灯具、电视机、风扇、空调等交流负载。

5.逆控一体机：整个系统的能量转换装置。

具体的系统接线方式由实际的应用场景决定。

安装注意事项

在安装之前，请仔细阅读本手册，熟悉安装步骤。

Ø 安装蓄电池时要非常小心，安装铅酸液体蓄电池时，应戴上防护镜，一旦接触到蓄电池酸液时， 请及时用清水冲洗。

Ø 蓄电池附近避免放置金属物件，防止蓄电池发生短路。

Ø 蓄电池充电时可能产生酸性气体，确保环境周围通风良好。

Ø 机柜安装时，务必在一体机周围应留有足够的空间进行散热；  不要将一体机和铅酸液体蓄电池安装在同一机柜内，避免蓄电池工作时产生的酸性气体腐蚀一体机。

Ø 只能给符合本一体机的蓄电池类型充电。

Ø 虚接的连接点和腐蚀的电线可能造成极大的发热融化电线绝缘层，燃烧周围的材料，甚至引起火灾，所以要保证连接头都拧紧，电线最好用扎带都固定好，避免移动应用时电线摇晃而造成连接头松散。

Ø 系统连接线按照不大于5A/mm2的电流密度进行选取。

Ø 室外安装时应避免阳光直晒和雨水渗入。

Ø 电源的开关关闭之后，一体机内部仍有高压，请勿打开或触摸内部器件，待电容放完电之后进行相关操作。

Ø 请不要将一体机安装在潮湿、油腻、易燃易爆或粉尘大量聚集等恶劣环境中。

Ø 本产品电池输入端极性禁止反接，否则容易损坏设备或发生不可预测的危险。

Ø 市电输入和交流输出为高压电，请勿触摸接线处。

Ø 当风扇工作时，请勿触摸以防受伤。

Ø 负载设备输入电源需确认此一体机为唯一输入设备，禁止与其它输入交流电源并联使用，避免造成损坏。

HF48-H太阳能储能逆变控制一体机-中性-用户手册（中文）-V1.03.pdf
